MÁY THỔI MÀNG FILM
Hosokawa Alpine – Nhà cung cấp thiết bị hàng đầu về công nghệ phim thổi

Hosokawa Alpine Luôn là người dẫn đầu : Dòng đầu khuôn X của chúng tôi cung cấp thời gian rửa rất ngắn và do đó cung cấp thay đổi chương trình nhanh nhất trên thị trường. Là nhà tiên phong trong công nghệ MDO, Hosokawa Alpine đã và đang thiết lập các tiêu chuẩn mới cho công nghệ phim thổi. Chúng tôi không chỉ là những nhà sản xuất đầu tiên phát triển và tung ra công nghệ này, mà chúng tôi cũng đã có những nỗ lực nhất quán để nâng cao nó hơn nữa. Do đó, công nghệ TRIO độc đáo (“Giảm Trim để Định hướng Nội tuyến”) giúp tiết kiệm đáng kể vật liệu trong việc cắt cạnh và công nghệ chân không tối ưu hóa đáng kể độ phẳng và khả năng xử lý.

Công nghệ của chúng tôi cho chất lượng film hoàn hảo:

Giải pháp phù hợp
Các thành phần được phối hợp tối ưu
Dịch vụ toàn diện từ lập kế hoạch đến lắp đặt hoàn chỉnh tại chỗ
Hơn 70 năm kinh nghiệm và đổi mới
Công nghệ hoàn thiện “sản xuất tại Đức”
Các chuyên gia của chúng tôi luôn ở bên bạn:

Các nguyên vật liệu đầu vào – Film extrusion: LDPE, LLDPE, HDPE, MDPE, PP, PA, PE, EVOH, Ionomers

Số lớp màng mà Hosokawa Alpine có thể cung cấp: 3,5,7, 11 và 13 lớp

Kích thước màng tối đa: 1000mm đến 1500mm

Với các thông tin khác, xin vui lòng liên hệ theo thông tin liên hệ bên dưới

DÂY CHUYỀN THỔI MÀNG FILM

Dây chuyền và thành phần hoàn chỉnh để sản xuất phim thổi

Thiết kế, kỹ thuật, phát triển, sản xuất và vận hành – chúng tôi cung cấp cho bạn các dòng phim thổi sáng tạo và hiệu suất cao từ một nguồn. Với dây chuyền và hệ thống Hosokawa Alpine là đối tác sản xuất của bạn cho các màng thổi, bạn sẽ có một đối tác mà bạn có thể dựa trên mọi bước của con đường, ngay từ thử nghiệm ban đầu đến sản xuất cuối cùng. Chúng tôi luôn bên bạn trên mỗi bước đường phía trước. Cuối cùng, bạn sẽ có một sản phẩm cuối cùng đáp ứng chính xác các yêu cầu hiện tại của bạn nhưng vẫn mang lại sự linh hoạt trong việc điều chỉnh nó theo nhu cầu trong tương lai của bạn.

HỆ THỐNG HIỆU SUẤT CAO

Phương pháp các thành phần hiệu suất cao

Chỉ các thành phần chất lượng cao mới được sử dụng trong các dòng phim thổi Hosokawa Alpine. Đối với bạn, điều này có nghĩa là: Xử lý ổn định và hầu như không có bất kỳ sự cố nào trong hệ thống của bạn. Do đó, bạn sẽ có được hiệu suất cao nhất cho quá trình sản xuất phim thổi phồng của mình – được cung cấp bởi một hệ thống mà bạn có thể dựa vào.

Việc sử dụng các thành phần gốc chất lượng cao của chúng tôi là rất quan trọng để sản xuất phim kinh tế.  Từ máy đùn hiệu suất cao đến máy cuộn chính xác thân thiện với người dùng của chúng tôi. Các ưu điểm nổi bật khác của hệ thống Hosokawa Alpine bao gồm các công nghệ độc nhất vô nhị như đầu bế phim trên dòng X cho kết thúc phim tối ưu và thời gian chuyển đổi rất ngắn, hoặc hệ thống TRIO cho công nghệ định hướng phim siêu hiệu quả.

MÁY ĐÙN HIỆU SUẤT CAO HX

Nguyên tắc mô-đun này cho phép cấu hình hệ thống riêng lẻ để sản xuất phim theo định hướng nhu cầu. Máy đùn có nhiều kích cỡ với đường kính từ 50 đến 135 mm
Máy đùn có thể được kết hợp cho dây chuyền 1 đến 11 lớp tùy theo yêu cầu
Vít chắn hiệu suất cao với máy trộn lực cắt thấp đạt được sự đồng nhất tối ưu của nhiệt độ nóng chảy ở nhiệt độ thấp. Do đó, chỉ yêu cầu công suất làm mát tương đối thấp trong sản xuất để có tốc độ đầu ra cực cao

Mới: Tiết kiệm đến 20% năng lượng kết hợp với giảm tan chảy đáng kể

KIỂU DÁNG
Máy đùn hoàn hảo cho mọi ứng dụng: Công nghệ máy đùn của chúng tôi có sẵn trong ba loạt: HX Flex – thiết bị toàn diện cho sự cân bằng hoàn hảo giữa hiệu suất và chất lượng tan chảy
HX Select – chuyên gia cho các ứng dụng có lực cắt thấp và tan chảy mát hơn
HX Tech – máy đùn có lỗ khoan mịn cho các ứng dụng như nóng chảy hoặc TPU

ĐẶC TRƯNG
Truyền động trực tiếp với bánh răng nhiều tầng
Mô-men xoắn không đổi trên một dải tốc độ rộng
mài mòn thấp và do đó bảo trì thấp
tiếng ồn thấp và độ rung thấp
xây dựng nhỏ gọn trong thiết kế hình chữ U (tiêu chuẩn)
hoặc Z-type (thiết kế đặc biệt)
dễ dàng truy cập và dễ cài đặt
Tùy chọn: Động cơ cũng được làm mát bằng nước

THAY ĐỔI SÀNG

Nhờ sự tương tác tối ưu của tất cả các thành phần, dòng sản phẩm thay đổi màn hình ADC mới được phát triển hoàn toàn phù hợp với hệ thống Alpine và đảm bảo hiệu quả tối đa cũng như chất lượng phim tốt nhất.

• Áp suất nóng chảy tối đa 800 bar cho phép sản lượng cao nhất
• Vít có thể được rút ra thông qua bộ thay đổi màn hình để tiết kiệm đáng kể thời gian trong quá trình làm sạch và lắp đặt lại
• Được thiết kế theo nguyên tắc tấm xoay đã được chứng minh
• Thiết kế nhỏ gọn tiết kiệm không gian với đường chảy ngắn

Nguyên lý hoạt động

Bộ đổi màn dùng để loại bỏ các hạt ra khỏi nhựa nóng chảy với mục đích nâng cao chất lượng sản phẩm. Thiết kế tối ưu hóa lưu biến của ADC ngăn ngừa sự nhiễm bẩn trong hệ thống và kéo dài đáng kể khoảng thời gian làm sạch.

Tính năng

• Hệ thống bộ điều hợp mô-đun để kết nối với máy đùn Alpine và đầu khuôn
• hình dạng kênh tan chảy được tối ưu hóa ngăn ngừa ô nhiễm và kéo dài tuổi thọ
• thời gian tăng nhiệt nhanh
• tích hợp đo áp suất nóng chảy, cũng như đo nhiệt độ nóng chảy

Thiết kế

Trình bảo vệ màn sàng có sẵn trong phiên bản thủy lực hoặc thủ công

ĐẦU CHẾT X SERIES

Công nghệ đầu khuôn cho phim nhiều lớp của chúng tôi là chìa khóa để bạn có được chất lượng phim cao nhất.

• Các nguồn cấp liệu nóng chảy trong ống góp trục xoắn xoắn ốc được sắp xếp và tối ưu hóa để đạt được sự đồng nhất về nhiệt và lưu chất cực cao của quá trình nấu chảy. Điều này giúp loại bỏ cái gọi là “đường viền” khi ép chặt các màng bị thổi.
• Xuất hiện vượt trội với dung sai độ dày màng tối ưu – ngay cả trong các lớp riêng lẻ
• Thời gian xả ngắn – cung cấp chương trình thay đổi nhanh nhất trên thị trường!

Công nghệ đầu khuôn cho phim nhiều lớp của chúng tôi là chìa khóa để bạn có được chất lượng phim cao nhất.

• Các nguồn cấp liệu nóng chảy trong ống góp trục xoắn xoắn ốc được sắp xếp và tối ưu hóa để đạt được sự đồng nhất về nhiệt và lưu chất cực cao của quá trình nấu chảy. Điều này giúp loại bỏ cái gọi là “đường viền” khi ép chặt các màng bị thổi.
• Xuất hiện vượt trội với dung sai độ dày màng tối ưu – ngay cả trong các lớp riêng lẻ
• Thời gian xả ngắn – cung cấp chương trình thay đổi nhanh nhất trên thị trường!

TÍNH NĂNG

• Giảm thất thoát nguyên liệu thô do thay đổi nguyên liệu nhanh nhất (đường dẫn dòng cực ngắn và kênh tròn)
• tính sẵn sàng của hệ thống cao do xu hướng thấp của cặn lắng trong các kênh mang nóng chảy (hiệu ứng tự làm sạch)
• tỷ lệ đầu ra cao ở mức áp suất thấp
• khả năng tiếp cận tốt nhờ thiết kế nhỏ gọn
• tất cả các bề mặt tiếp xúc với polyme đều được tráng
• diện tích lớn để sử dụng làm mát bên trong

HỆ THỐNG LÀM MÁT

Hệ thống làm mát được kết hợp chính xác với cấu hình hệ thống. Mỗi hệ thống làm mát bao gồm làm mát bên trong và bên ngoài.

Vòng làm mát (làm mát bên ngoài)

• Thân đế được cách nhiệt hoàn toàn để tăng hiệu quả sử dụng năng lượng
• Lớp cách nhiệt ngăn ngừa sự ngưng tụ hơi nước trên bề mặt bên ngoài
• Phân phối không khí được tối ưu hóa làm tăng độ chính xác của điều khiển để có dung sai màng tối ưu
• Tích hợp dễ dàng vào hệ thống chỉ qua một đường cấp khí làm mát

Tháp giải nhiệt (làm mát bên trong)

Hệ thống thu gom monomer duy nhất để giữ lại parafin ngăn không cho parafin bắn vào bong bóng phim.

• Cải thiện đáng kể chất lượng phim
• Kéo dài đáng kể khoảng thời gian làm sạch
• Hình dạng vòi phun mới làm giảm áp suất ngược và do đó đảm bảo sử dụng tối ưu công suất làm mát hiện có
• Lưu lượng âm lượng lớn đảm bảo đầu ra hệ thống cao nhất

Thiết kế vòng làm mát

• Chèn vòng làm mát môi kép cho phong cách lái xe cổ ngắn với tốc độ dòng chảy trung bình
• Vòng đệm làm mát ba môi cho phong cách lái xe cổ ngắn với  – Thông lượng cao nhất
    – Cấu hình độ dày tốt nhất
    – Đặc tính cơ học được cải thiện
    – Phạm vi layflat lớn
• Chèn vòng làm mát môi kép được thiết kế đặc biệt cho hoạt động cổ dài với nguyên liệu thô mật độ cao

HỆ THỐNG LOẠI BỎ SỰ RUNG LẮC

Lựa chọn tối ưu của việc cất cánh phim sẽ điều chỉnh độ phẳng của phim, điều này cũng có thể được tối ưu hóa bằng nhiều cấu hình khác nhau.

Hệ thống cất cánh dao động Hosokawa Alpine có thể được thiết kế cho

• chiều rộng layflat lên đến 3500 mm
• tốc độ cất cánh lên đến 250 m / phút

Thiết kế : Tiêu chuẩn đơn vị loại bỏ

• Giải pháp tối ưu hóa, tiết kiệm chi phí cho các ứng dụng phim tiêu chuẩn
• Với hỗ trợ mô-men xoắn cho cặp thanh quay
• Có sẵn trong các lớp phẳng từ 800 – 2.600 mm

Hệ thống treo rung lắc

• Bị treo bằng hai vòng xoay bóng có răng bên trong
• Đối với phim chất lượng cao và phim có nếp gấp bên
• Có sẵn trong các lớp phẳng từ 800 – 3.200 mm

Để điều chỉnh tối ưu việc loại bỏ với ứng dụng tương ứng, các tùy chọn S-Wrap 1, S-Warp 2 hoặc S-Wrap 4 có thể được tích hợp

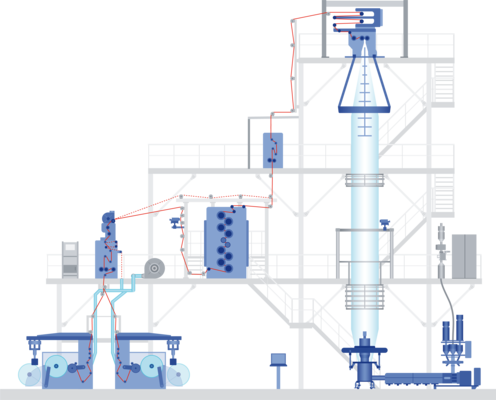

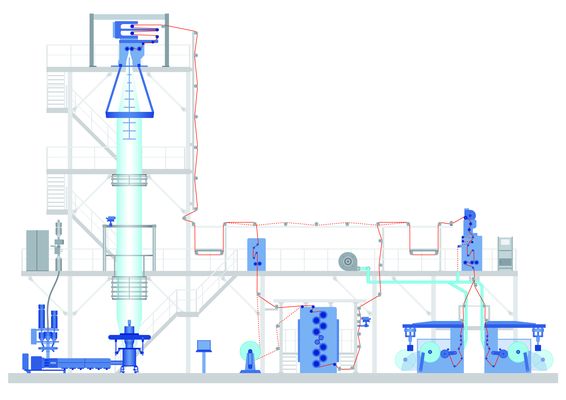

ĐƯỜNG ĐỊNH HƯỚNG PHIM

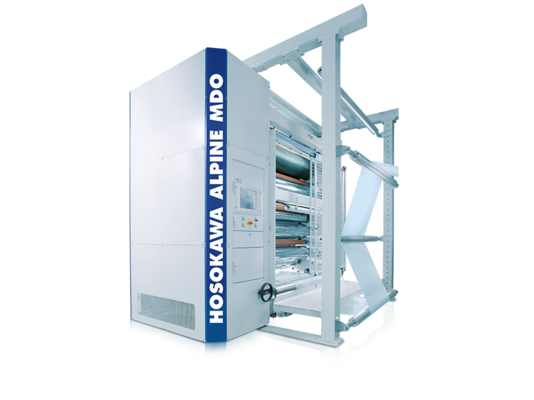

MDO (Định hướng hướng máy)

CHÚNG TÔI LÀ CHUYÊN GIA

• Với hơn 25 năm kinh nghiệm trong lĩnh vực căng da một trục, chúng tôi là đơn vị tiên phong trong công nghệ MDO
• Công nghệ TRIO độc nhất vô nhị “Giảm cắt bỏ để định hướng nội tuyến” giúp tiết kiệm đáng kể vật liệu trong việc cắt xén cạnh
• Các dây chuyền MDO từ Alpine có thể tạo ra màng phẳng bị chặn và kép

MDO của Hosokawa Alpine cho phép một số đặc tính của màng như độ cứng, độ co hoặc độ bền xé được khớp chính xác với mục đích sử dụng của bạn.

• So với màng không định hướng có độ dày tương đương, màng định hướng có các đặc tính cơ học và quang học tốt hơn đáng kể
• Trong trường hợp màng chắn, quá trình định hướng cũng làm giảm tính thấm đối với khí và hơi nước
• Việc sử dụng vật liệu làm phim có thể giảm đáng kể

QUÁ TRÌNH MDO CHỨC NĂNG

Đây là cách quy trình MDO hoạt động:

Phần gia nhiệt :Bộ phim được đưa đến nhiệt độ lý tưởng bằng các con lăn được gia nhiệt.

Phần kéo căng : Màng đã được làm nóng được kéo căng giữa hai cuộn theo tỷ lệ kéo căng cần thiết.

Phần: ủ Các cuộn ủ làm giảm các ứng suất phát sinh trong quá trình kéo căng.

Phần làm mát Làm mát phim trong khi bù lại sự co nhiệt.

CHI TIẾT KỸ THUẬT

• Căn hộ có sẵn: 1.600 / 2.000 / 2.600 / 3.000  mm
• Tốc độ phim ở đầu vào lên đến 130 m / phút , đầu ra 300 m / phút
• Tỷ lệ định hướng không bước lên đến 1:10

MÁY CUỘN PHIM CÓ ĐỘ CHÍNH XÁC CAO

Một bộ phim được sản xuất công phu sẽ như thế nào nếu không có công nghệ cuộn thích hợp? Trong hơn 70 năm, công ty con HOSOKAWA KOLB của Alpine đã và đang phát triển các giải pháp cho các cuộn phim hoàn hảo:

•  kinh nghiệm thu được từ hơn 2.500 máy quấn được sản xuất
• hợp tác chặt chẽ với các chuyên gia từ ép đùn phim thổi
• danh mục sản phẩm cung cấp bộ cuộn tối ưu cho mọi loại phim

Điểm tiếp xúc uốn quanh

Nguyên tắc cuộn dây đơn giản nhất thường được sử dụng cho monofilm làm bằng HDPE hoặc LLPE / LDPE cho túi đơn giản hoặc túi chất thải. Phương pháp này cũng đặc biệt thích hợp cho các màng cùn.

Điểm uốn khúc trung tâm

Hệ thống cuộn dây phổ biến nhất phù hợp với cả cấu trúc màng đơn giản và phức tạp. Ngoài bộ cuốn tiếp xúc, cuộn phim được điều khiển theo cách có kiểm soát.

Khoảng cách điểm tiếp xúc

Cuộn dây khe hở là một dạng đặc biệt của cuộn dây trung tâm. Các ứng dụng điển hình: màng dính mạnh (ví dụ như hàm lượng AVA cao hoặc ionomer ở ​​lớp ngoài), màng bị cùn hoặc co lại mạnh.

Đặc trưng

• Được thiết kế cho tốc độ cao
• Có thể cấu hình mặt đối mặt hoặc mặt đối mặt
• tránh hiệu quả các tạp khí
• điều chỉnh độ cứng cuộn dây tối ưu
• ngoại hình hoàn hảo và độ phẳng
• tất cả các bộ cuộn có sẵn dưới dạng WS (đơn) hoặc WD (đôi)
• Chế biến tuyệt vời hơn nữa của các cuộn
• Có thể tích hợp trước khi cất cánh và cất cánh

Để biết thêm thông tin chi tiết : Xin vui lòng liên hệ
