Máy nghiền phun khí đối lưu tầng sôi AFG
Fluidised bed opposed jet mill for manufacturing powders – Ultra fine
(Models: AFG 50, AFG100, AFG200, AFG280, AFG400, AFG630, AFG710, AFG800, AFG1000, AFG1250, AFG1500)
Máy nghiền phun đối lưu tầng sôi AFG dùng để sản xuất bột với phân bố kích thước hạt dốc và giới hạn kích thước hạt tối đa trong khoảng < 5 µm đến 200 µm.
- Vòi phun nghiền được bố trí xung quanh chu vi buồng nghiền.
- Bánh xe phân loại được sắp xếp theo chiều ngang ở phần trên của bộ phân loại.
- Nghiền không tạo nhiệt và không gây nhiễm bẩn.

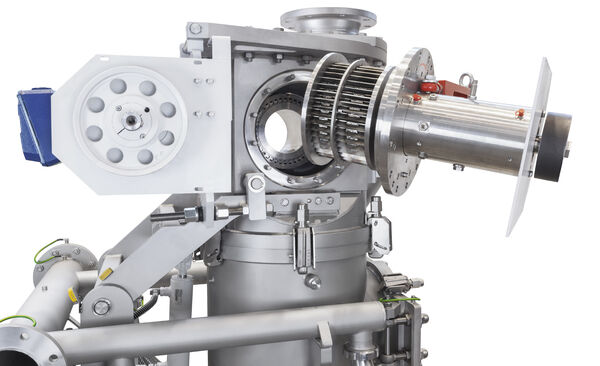

- Việc vệ sinh dễ dàng nhờ phần đầu phân loại có thể mở ra và tháo rời, cùng với sàn kiểm tra trong vỏ máy.
Kể từ khi ALPINE giới thiệu máy nghiền phun đối lưu tầng sôi AFG ra thị trường vào năm 1981, nó đã cách mạng hóa công nghệ nghiền phun. Từ đó, hơn 1.000 máy đã được bán cho nhiều ứng dụng đa dạng.
Trong nghiền phun, quá trình nghiền hoàn toàn dựa trên va chạm giữa các hạt trong luồng khí. Vì không có bộ phận máy nào trong vùng nghiền, nên không xảy ra mài mòn máy hoặc nhiễm bẩn sản phẩm. Do đó, nghiền phun thường được sử dụng khi cần sản phẩm không bị nhiễm bẩn.
Nghiền phun phù hợp với mọi giá trị độ cứng vật liệu: từ độ cứng Mohs 1 (talc) đến độ cứng Mohs 10 (kim cương).

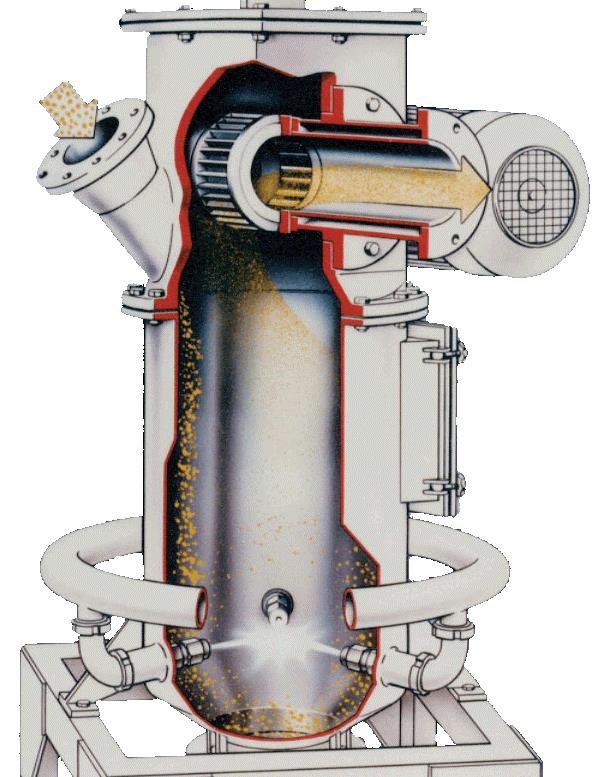

Nguyên lý hoạt động
Trong quá trình giãn nở, năng lượng chứa trong khí nén dưới dạng nhiệt được chuyển đổi thành động năng. Tốc độ âm thanh ban đầu là giới hạn tự nhiên cho vận tốc đầu ra. Tuy nhiên, bằng cách sử dụng vòi phun Laval, vận tốc đầu ra có thể vượt quá tốc độ âm thanh. Vòi phun Laval có hình dạng đồng hồ cát, mở rộng sau điểm tiết diện hẹp nhất, gọi là cổ họng vòi phun.
Chiều dài phần mở rộng của vòi phun được điều chỉnh phù hợp với áp suất vận hành. Khí nén ở 20°C và áp suất dư 6 bar thường được sử dụng làm khí nghiền, tạo ra tốc độ đầu ra vòi phun khoảng 500 m/s. Do hút khí và sản phẩm từ tầng sôi, tốc độ của luồng khí giảm cực nhanh sau khi thoát ra khỏi vòi phun. Quá trình nghiền diễn ra do va chạm giữa các hạt trong luồng khí và ở vùng lõi, tức là điểm giao nhau của các luồng khí đối diện.
Chi tiết về AFG
Máy nghiền phun là loại máy nghiền va đập được sử dụng để đạt được độ mịn tối đa với độ tinh khiết sản phẩm cao nhất. Kích thước hạt như vậy chỉ có thể đạt được khi kết hợp với bước phân loại khí. Máy nghiền phun xoắn ốc có bộ phân loại khí tĩnh tích hợp trong vỏ máy, trong khi máy nghiền phun đối lưu tầng sôi được trang bị bộ phân loại bánh xe lệch hướng động.
Độ mịn được điều chỉnh dựa trên tốc độ của bánh xe phân loại. Yếu tố quan trọng là tải sản phẩm cao trong các luồng vòi phun để đạt được mật độ hạt cao và xác suất va chạm cao. Vòi phun Megajet® được cấp bằng sáng chế được phát triển với mục tiêu này. Chúng bao gồm bốn vòi phun nhỏ, do khoảng cách gần nhau tạo ra áp suất âm tại trung tâm chung, hút các hạt từ tầng sôi trực tiếp vào trung tâm luồng vòi phun. Mức sản phẩm trong máy được kiểm soát bằng cảm biến tải hoặc bằng cách giám sát tải hiện tại của động cơ phân loại.
Tính năng
- Đầu phân loại một hoặc nhiều bánh xe.
- Bánh xe phân loại bằng gốm monobloc đảm bảo độ mài mòn tối thiểu khi xử lý các sản phẩm mài mòn.
- Lớp lót: PU, gốm hoặc thép đặc biệt phù hợp với sản phẩm.
- Thép không gỉ hoặc thép nhẹ, hợp kim Ni.
- Sắp xếp vòi phun ngang hoặc 3D, vòi phun Megajet.
- Nghiền chọn lọc, chế độ bán lô, kiểm soát chất lượng tự động cho chất lượng cao.
- Cảm biến tải để kiểm soát mức sản phẩm.
- Nạp nguyên liệu qua hệ thống định lượng vào đầu phân loại hoặc trực tiếp vào buồng nghiền, hoặc nạp qua vòi phun.
- Chống sốc áp lực nổ.
- Thiết kế dược phẩm cho máy kích thước đến 630/1 AFG, phân bố kích thước hạt dốc, khả dụng sinh học cao cho các hoạt chất, giảm thiểu lô không đạt tiêu chuẩn, yêu cầu nhân lực thấp.
- Chế độ khí nóng cho sản phẩm khoáng cho phép sản xuất hiệu quả chi phí số lượng lớn bột khoáng siêu mịn.
- Hệ thống khí tuần hoàn cho các sản phẩm dễ cháy cung cấp an toàn tối đa.
- Nếu cần thay đổi màu thường xuyên, TFG cho mực in màu giúp giảm chi phí và đảm bảo tỷ lệ thông lượng tối ưu.
Ứng dụng Ngay cả những sản phẩm khó cũng có thể được xử lý hiệu quả với máy nghiền phun AFG.
- Vật liệu nhạy nhiệt như mực in, nhựa, sáp, chất béo, chất trao đổi ion, chất bảo vệ thực vật, thuốc nhuộm và bột màu.
- Vật liệu cứng và mài mòn như silicon carbide, cát zircon, corundum, frit thủy tinh, oxit nhôm, hợp chất kim loại.
- Vật liệu có độ tinh khiết cao yêu cầu xử lý không nhiễm bẩn như bột huỳnh quang, silica gel, silica, kim loại đặc biệt, nguyên liệu gốm, dược phẩm.
- Vật liệu từ tính hiệu suất cao dựa trên kim loại đất hiếm như neodymium-sắt-boron và samarium-cobalt.
- Nguyên liệu khoáng như cao lanh, graphite, mica, talc.
- Vật liệu composite được nghiền chọn lọc như hợp kim kim loại.
